商品の詳細:
|
| 製品名: | ターミナルパーツ製造 160トンの垂直シングルスライド注射鋳造機 | 使用: | 端末部品 |
|---|---|---|---|
| 主要 な 売り物: | 高精度 | 適用される産業: | 製造工場 |
| 販売後サービス: | 販売後サービス | モーター: | サーボエネルギー節約 |
| 保証: | 12ヶ月 | スタイル: | 新しい |
| ハイライト: | 端末部品 シングルスライド注射鋳造機,シングルスライド注射鋳造機 垂直 |
||

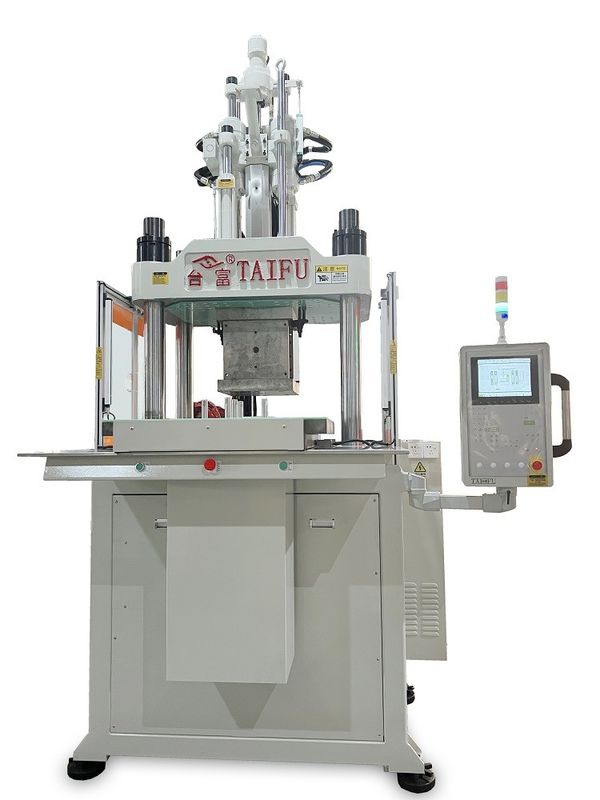

端末部品製造 160トンの垂直単スライド注射鋳造機
製品モデルには15~550トンで,注射量は3グラムから3000グラムまであります.垂直型模具の固定,垂直注射,単一のスライディング型模具構造. 注射模具が完成した後,製品は上部の模具スペースから滑り出します.労働者が作業を容易にする同時に,ロボットと自動化が完全に自動化された生産のために選択的に設置できます.
顧客の実際のニーズに応じてカスタマイズして開発し,最も正確で効率的で経済的なパーソナライズされた組み合わせソリューションを提供します.
1. 仕様:
| ユニット | TFV4-120S | TFV4-160S | TFV4-200S | ||||||||
| インジェクション ユニット | |||||||||||
| スクリップストローク | mm | 160 | 200 | 200 | |||||||
| スクリップ直径 | mm | 36 | 40 | 45 | 45 | 50 | 55 | 55 | 60 | 65 | |
| 理論的な注射体積 | cm3 | 163 | 201 | 254 | 318 | 393 | 475 | 475 | 565 | 664 | |
| 注入量 (PS) | g | 151 | 187 | 237 | 296 | 365 | 442 | 442 | 526 | 617 | |
| オンス | 5.34 | 6.60 | 8.35 | 10.43 | 12.88 | 15.59 | 15.59 | 18.55 | 21.77 | ||
| マックス.注射圧 | MPa | 222 | 180 | 142 | 218 | 177 | 146 | 170 | 143 | 122 | |
| kgf/cm2 | 2269 | 1838 | 1452 | 2226 | 1803 | 1490 | 1738 | 1460 | 1244 | ||
| 注射率 | cm3/s | 128 | 158 | 200 | 167 | 206 | 249 | 314 | 373 | 438 | |
| 最大注射速度 | mm/s | 126 | 105 | 132 | |||||||
| スクロールの回転速度 | r.p.m | 10~280 | 10~280 | 10~240 | |||||||
| 位置付けリング直径 | mm | 120 | 120 | 150 | |||||||
| プレート から 吐き出さ れる 噴出口 | mm | ≥45 | ≥45 | ≥45 | |||||||
| 固定装置 | |||||||||||
| 固定力 | KN (トン) | 1176 (((120) | 1568 (((160) | 1960年 (昭和200年) | |||||||
| クランプ ストローク | mm | 280 | 300 | 350 | |||||||
| ミニ 型 厚さ | mm | 280 (((380) | 300 (((400) | 350 (((450) | |||||||
| マックス オープン | mm | 560 (((660) | 600 ((700) | 700 (((800) | |||||||
| (L*W) ネクタイバー間の距離 | mm | 610*380 | 690*410 | 900*450 | |||||||
| (L*W) 最大 模具の大きさ | mm | 580*540 | 710*630 | 760*630 | |||||||
| (L*W) スケートサイズ | mm | 600*560 | 730*650 | 780*650 | |||||||
| エジェクタルのQTY | pcs | 3 | 5 | 5 | |||||||
| 上部バー間隔 | mm | 80 | 100 | 125 | |||||||
| エジェクター距離 | mm | 100 | 110 | 150 | |||||||
| 噴射力 | KN (トン) | 45(4.6) | 45(4.6) | 45(4.6) | |||||||
| ほか | |||||||||||
| システム圧力 | MPa ((kgf/cm2) | 13.7 (((140) | 13.7 (((140) | 13.7 (((140) | |||||||
| オイルタンク容量 | L について | 340 | 450 | 540 | |||||||
| 電力 | KW | 18.7 | 22 | 31 | |||||||
| 熱器の電力 | KW | 10.7 | 13.7 | 13.7 | |||||||
| 機械の寸法 | L*W | m | 2.4*18 | 2.8*18 | 3.3*21 | ||||||
| H(衝撃吸収型足を除く) | m | ミン:3.3 ((マックス:4.1) | ミン:3.4 ((マックス:4.2) | ミン:4.35 (マックス:5.35) | |||||||
| 冷却水容量 | L/分 | 50 | 50 | 60 | |||||||
| 作業台の高さ+(衝撃吸収型脚を除く) | mm | 1340+(70) | 1480+(80) | 1630+(80) | |||||||
| 機械の重量 | トン | 6.0 | 8.5 | 11.5 | |||||||
2特徴:
3マシン写真:
4応用:
5常識:
Q: 配達時間はどれくらいですか?
A: 小型の機械は在庫があります. 一般的に,標準機器の配達時間は7~35日です. オーダーメイドマシンでは,40~60日になります.
Q:保証期間はどのくらいですか?
A: すべてのマシンに1年間の保証があります. 人為的でない損傷や品質上の問題に対して,無料のパーツを提供しています. 機械の使用期間中,当社の技術サポートがご一緒します.機械が正しく操作されている場合20年以上使用できます
Q: 支払い条件は?
A: 30%TT先払い, 70%残高で出荷前に. またはL/C. 目の前で.
私たちの機械に興味がある場合は,躊躇しないでください 連絡してください!
