商品の詳細:
|
| 製品名: | 垂直回転式テーブル空気フィルター注入型機 120トン | 主要 な 売り物: | 高効率性 |
|---|---|---|---|
| 機能: | 自動車部品 | 適用する: | 空気フィルター |
| 固定力: | 120トン | 保証: | 1 年 |
| 色: | 緑及び黒い | モーター: | サーボ |
| パワー: | 18KW | ||
| ハイライト: | 垂直注射鋳造機械製品,フィルター回転型垂直注射型機,回転式テーブルが付いている縦の射出成形機械 |
||
120トンの垂直回転テーブル ケーブルプラグのための注射鋳造機
垂直回転式注射鋳造機は 独特の回転式テーブル設計により高品質で効率的な自動化生産を実現するために,拡張自動化機器と併用して使用できます.自動車部品や新しいエネルギー産業で広く使用されています.
この機械は通常小型から中型プラスチック部品の製造に使用される例えば携帯電話のケース,電子部品,自動車部品そして他の精密部品120トンの容量は,注射プロセス中に模具を固めるために機械が施す圧縮力を指します.この 固定 力 に よっ て,鋳型 が 溶け た 材料 を 注入 する 間 に 閉ざさ れ,適切に 密封 さ れ て いる こと を 保証 する.
このディスクには2つのステーションがあります.. 特別な必要性がある場合は,より便利な操作を達成するために3つのステーションまたは4つのステーションを選択することができます. それは注射成形することができます:メガネアクセサリー,家電アクセサリー,バッグホイールのゴム用アクセサリー携帯電話用アクセサリー,その他の二次鋳造製品.
1仕様:
| ユニット | TFV3-85R2 | TFV3-120R2 | TFV3-160R2 | ||||||||||
| インジェクション ユニット | ショッター設定コード | 名前 | Z8 | Z12 | Z16 | ||||||||
| スクリップストローク | mm | 140 | 160 | 200 | |||||||||
| スクリップ直径 | mm | 32 | 36 | 40 | 36 | 40 | 45 | 45 | 50 | 55 | |||
| 理論的な注射体積 | cm3 | 113 | 143 | 176 | 163 | 201 | 254 | 318 | 393 | 475 | |||
| 注入量 (PS) | g | 105 | 133 | 164 | 151 | 187 | 237 | 296 | 365 | 442 | |||
| オンス | 3.69 | 4.67 | 5.77 | 5.34 | 6.60 | 8.35 | 10.43 | 12.88 | 15.59 | ||||
| マックス.注射圧 | MPa | 228 | 180 | 146 | 222 | 180 | 142 | 218 | 177 | 146 | |||
| kgf/cm2 | 2331 | 1842 | 1492 | 2269 | 1838 | 1452 | 2226 | 1803 | 1490 | ||||
| 注射率 | cm3/s | 100 | 126 | 156 | 128 | 158 | 200 | 167 | 206 | 249 | |||
| 最大注射速度 | mm/s | 124 | 126 | 105 | |||||||||
| スクロールの回転速度 | r.p.m | 10~280 | 10~280 | 10~280 | |||||||||
| 位置付けリング直径 | mm | 120 | 120 | 120 | |||||||||
| プレート から 吐き出さ れる 噴出口 | mm | ≥45 | ≥45 | ≥45 | |||||||||
| 拍手ユニット | 固定力 | KN (トン) | 833 ((85)/980 ((100) | 1176 (((120) | 1568 (((160) | ||||||||
| クランプ ストローク | mm | 250 | 280 | 300 | |||||||||
| ミニ 型 厚さ | mm | 230(310) | 280 (((380) | 300 (((400) | |||||||||
| マックス オープン | mm | 480 (((560) | 560 (((660) | 600 ((700) | |||||||||
| (L*W) 最大 模具の大きさ | mm | 360*360/450*320 | 420*420/560*360 | 520*520/700*450 | |||||||||
| ターンテーブルステーション数 | mm | 2 | 2 | 2 | |||||||||
| (D)回転テーブルサイズ | mm | φ1010 | φ1200 | φ1400 | |||||||||
| 上部バー間隔 | mm | 80 | 80 | 100 | |||||||||
| エジェクター距離 | mm | 100 | 100 | 110 | |||||||||
| 噴射力 | KN (トン) | 45(4.6) | 45(4.6) | 45(4.6) | |||||||||
| ほか | システム圧力 | MPa ((kgf/cm2) | 13.7 ((140)/17.2 ((175) | 13.7 (((140) | 13.7 (((140) | ||||||||
| オイルタンク容量 | L について | 300 | 380 | 480 | |||||||||
| 電力 | KW | 15+2.2/18+2です. これは,2 | 18+22 | 22+2 となる2 | |||||||||
| 熱器の電力 | KW | 7.0 | 10.7 | 13.7 | |||||||||
| 機械の寸法 | L*W*H | m | 2.3*1.8*27 | 2.5*2.0*33 | 28*2.2*37 | ||||||||
| 作業テーブルの高さ | mm | 1150以上(70) | 1310+(70) | 1495以上(80) | |||||||||
| 機械の重量 | トン | 4.6 | 7.0 | 10.0 | |||||||||
2特徴:

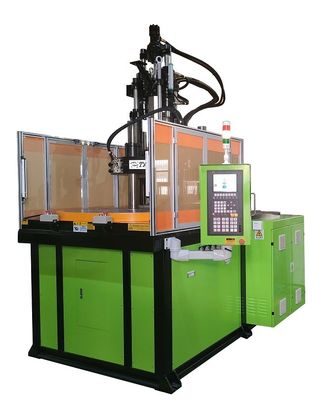

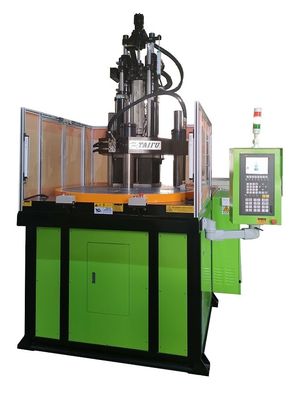

3機械の写真:
4応用:
5なぜ我々を選んだ?
1最高品質の製品と最も競争力のある価格です
2経験豊富な技術スタッフが生産中です
3デザインと生産をカスタマイズ
4優れた販売前・販売後のサービス
6常識:
Q: 配送前にはすべての商品をテストしますか?
ええ,私たちは100%のテストを配達前に
Q: その通り注射鋳造のトナージュをどうやって計算する?
A: 容量 = 容量 * 最大安全圧
特定のアプリケーションに必要な正確な注入トナージュを決定するには,経験豊富な注入型メーカーと相談することが常に最善です.特定の模具の固定トナージュを計算するために,平方インチあたり5トンが使用されます.
Q: 梱包と輸送?
スロールはプラスチックで内側がカバーされ 外側がカートンで
Q: 配達時間は?
一般的には,手当を受け取ってから20~45日かかります. 具体的な配送時間は,
ご注文と数量について
Q: 支払い条件は?
T/T 30%預金,出発前の70%
