商品の詳細:
|
| 製品名: | TFW4-160R2 | 機能: | プラスチックの注射鋳造機 |
|---|---|---|---|
| 適用する: | 自動車部品,電子3C | 色: | 書き & 黄色 |
| 販売後サービス: | 提供しなさい | 保証: | 12ヶ月 |
| キーワード: | 高い 生産性 | 用いる: | 電子3C産業,自動車産業 |
| ハイライト: | 垂直単機シャトルテーブル注射機,120トンの回転式注射型機,低作業テーブル垂直挿入型鋳造機 |
||

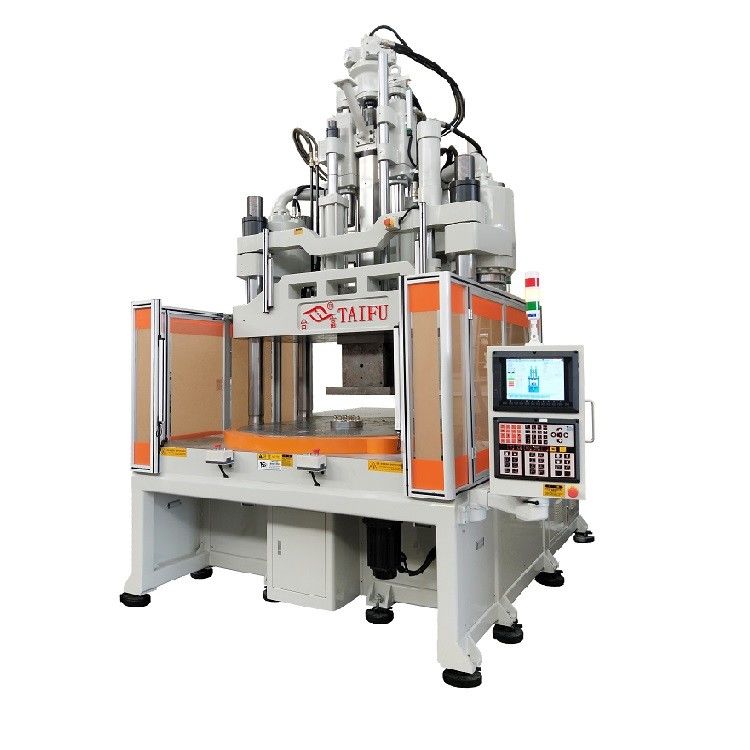

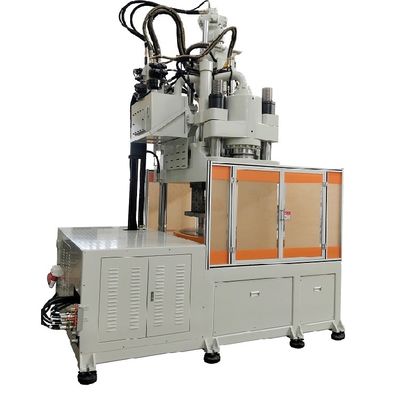

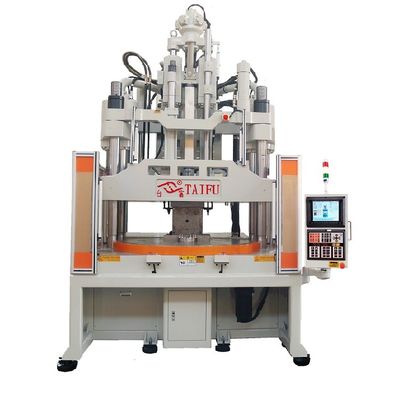

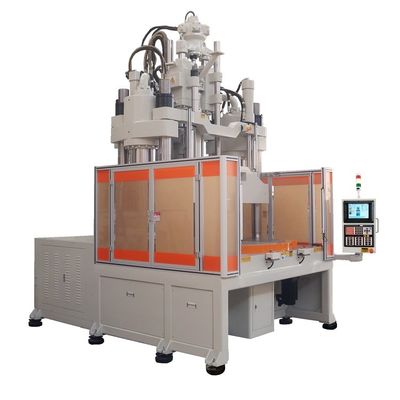

120トンの低作業台垂直回転注射鋳造機 CE証明書
Taifu低駅垂直回転テーブル注射鋳造機は,作業をより便利で安全にするエゴノミックな作業テーブルを採用しています.最小回転ディスク直径は810mmで最大直径は2300mmまで垂直回転テーブル注射鋳造機. 垂直回転テーブル注射鋳造機.,独特の回転式ディスク設計により,自動化機器の拡張などと併用できる.高品質で効率的な複雑な形や特殊製品の自動生産を達成する自動車部品と新エネルギー産業で広く使用されています.
仕様
機械の技術パラメータ
| ポイント | ユニット | TFW4-85R2 | TFW4-120R2 | TFW4-160R2 | |||||||
| インジェクション ユニット | |||||||||||
| スクリップストローク | mm | 140 | 160 | 200 | |||||||
| スクリップ直径 | mm | 32 | 36 | 40 | 36 | 40 | 45 | 45 | 50 | 55 | |
| 理論的な注射体積 | cm3 | 113 | 143 | 176 | 163 | 201 | 254 | 318 | 393 | 475 | |
| 注入量 (PS) | g | 105 | 133 | 164 | 151 | 187 | 237 | 296 | 365 | 442 | |
| オンス | 3.69 | 4.67 | 5.77 | 5.34 | 6.60 | 8.35 | 10.43 | 12.88 | 15.59 | ||
| マックス.注射圧 | MPa | 228 | 180 | 146 | 222 | 180 | 142 | 218 | 177 | 146 | |
| kgf/cm2 | 2331 | 1842 | 1492 | 2269 | 1838 | 1452 | 2226 | 1803 | 1490 | ||
| 注射率 | cm3/s | 100 | 126 | 156 | 128 | 158 | 200 | 167 | 206 | 249 | |
| 最大注射速度 | mm/s | 124 | 126 | 105 | |||||||
| スクロールの回転速度 | r.p.m | 10~280 | 10~280 | 10~280 | |||||||
| 位置付けリング直径 | mm | 120 | 120 | 120 | |||||||
| プレート から 吐き出さ れる 噴出口 | mm | ≥45 | ≥45 | ≥45 | |||||||
| 固定装置 | |||||||||||
| 固定力 | KN (トン) | 833(85) | 1176 (((120) | 1568 (((160) | |||||||
| クランプ ストローク | mm | 280 | 300 | 350 | |||||||
| ミニ 型 厚さ | mm | 230(310) | 280 (((380) | 300 (((400) | |||||||
| マックス オープン | mm | 510 (((590) | 580 (((680) | 650 (七百五十) | |||||||
| (L*W) 最大 模具の大きさ | mm | 360*360/450*320 | 420*420/560*360 | 520*520/700*450 | |||||||
| ターンテーブルステーション数 | mm | 2 | 2 | 2 | |||||||
| (D) 回転テーブルサイズ | mm | φ1010 | φ1200 | φ1400 | |||||||
| エジェクタルのQTY | pcs | 3 | 5 | 5 | |||||||
| 上部バー間隔 | mm | 80 | 80 | 100 | |||||||
| エジェクター距離 | mm | 100 | 100 | 110 | |||||||
| 噴射力 | KN (トン) | 45(4.6) | 45(4.6) | 45(4.6) | |||||||
| ほか | |||||||||||
| システム圧力 | MPa ((kgf/cm2) | 13.7 (((140) | 13.7 (((140) | 13.7 (((140) | |||||||
| オイルタンク容量 | L について | 350 | 430 | 500 | |||||||
| 電力 | KW | 15+2 となる2 | 18+22 | 22+2 となる2 | |||||||
| 熱器の電力 | KW | 7.0 | 10.7 | 13.7 | |||||||
| 機械の寸法 | L*W | m | 2.5*19 | 2.6*20 | 2.9*22 | ||||||
| H(衝撃吸収型足を除く) | m | ミン:2.5 (マックス:2.95) | ミン:2.9 ((マックス:3.6) | ミン:3.3 ((マックス:4.1) | |||||||
| 冷却水容量 | L/分 | 40 | 50 | 50 | |||||||
| 作業台の高さ+(衝撃吸収脚を除く) | mm | 780+(70) | 820+(70) | 915+(80) | |||||||
| 機械の重量 | トン | 6.5 | 9.5 | 12.8 | |||||||
特徴
1サーボ駆動回転台
ターンテーブルの回転運動は,高速でスムーズで安定した (低振動) 回転運動を実現するサーボモーター駆動によって行われます.形成サイクルの安定性を向上させる.
2模具を設置するスペース
模具を設置するのに十分なスペースがあり,製品の形状の複雑さにより,大きな模具の使用やスライド模具の使用にも対応できます.
3省エネの駆動システム
水力装置は省エネのサーボモーターで動いて エネルギーと電力を節約し 機械のサイクルを短縮し 機器の使用寿命を延長します生産効率を向上させる.
4超低作業面
模具を積み卸しし 部品を組み立てたり 拾ったり ダウンタイムを短縮します生産効率と安全性を効果的に向上させる.

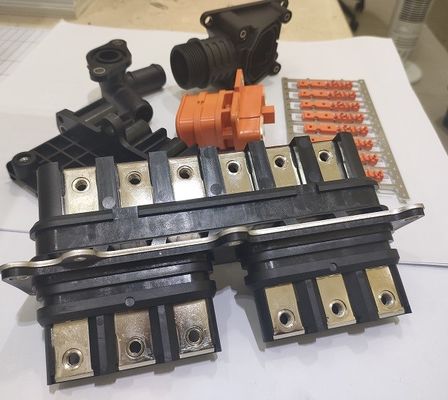

適用する
なぜ我々を選んだの?
1最高品質の製品と最も競争力のある価格です
2経験豊富な技術スタッフが生産中です
3デザインと生産をカスタマイズ
4優れた販売前・販売後のサービス
よくある質問
Q1: 配送前にすべての商品をテストしますか?
ええ,私たちは100%のテストを配達前に
Q2: 支払い条件は?
T/T 30%の預金,出発前の70%
Q3: 垂直注射型機でどんな製品が作れるの?
垂直注射鋳造機は,挿入型部品,オーバーモールド製品,垂直オーバーモールドケーブルおよびコネクタなどの製品の製造に使用されます.細工部品.
Q4: 梱包と輸送?
スロールはプラスチックで内側がカバーされ 外側がカートンで
Q5: 配達時間は?
一般的には,手当を受け取ってから20~45日かかります. 具体的な配送時間は,
ご注文と数量について
